التأكد من راسية الجوانب مع سندها بعوارض افقيه حتي لاتتحرك اثناء الصب

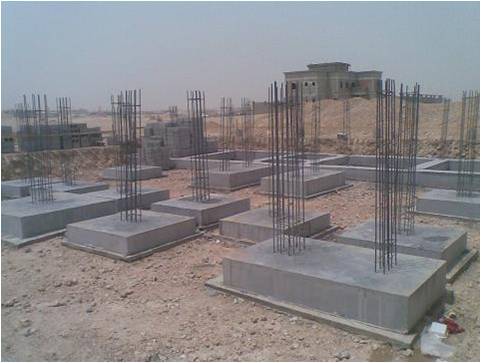

يجب التأكد من استقامة رأسيه رقاب الاعمده

يجب التأكد ان محاور رقاب الاعمده علي استقامه واحده

يجب ان تكون اطوال الاسياخ اعلا من منسوب ظهر الشناج ب40القطر او30سم علي الاقل

مراجعة سمك الغطاء الخرساني للاسياخ بتثبيت المساند

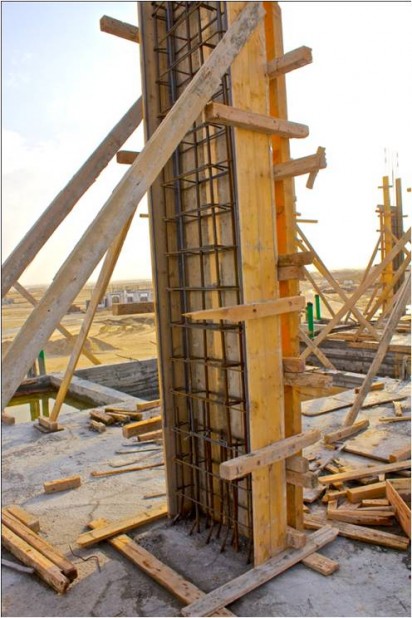

تثبت في بعض الطرق المتبعه اساور مع الفورمه الخشبيه للرقبه حتي لايتحرك الحديد اثناء صب الخرسانه المقاوم

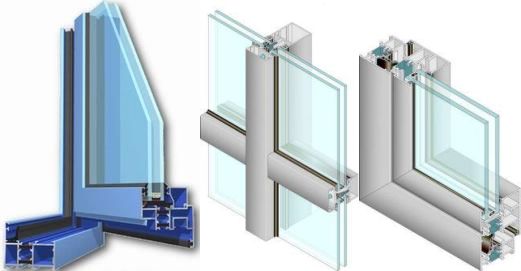

يجب التأكد من التحام الزوايا والتسكيره مع الزجاج ونوعية الزجاج وسماكته

اعمال عازل الرطوبه

•ان مواد العزل يجب ان يتم اختيارها بعنايه ومنها مايتعلق بخصائصها الفيزيائيه (نفاذية الماء)ومنها مايتعلق بالتحمل الكيميائي (التحمل للظروف المحيطه)

انواع العازل

•1-مواد عازله بيتومينيه (عزل علي الحار)

•2-موادعازله بيتومينيه (عزل علي البارد)

•3-العزل بمواد اختراق الاسطح واضافات الخرسانه

•4-رغوة البوليثيرين

•اولا العزل بالموادالبيتومينيه علي الساخن

•تتكون اما من البيتومين او زفت القطران وهما يتدرجان باللون بين البني ووالاسود وفي القوام اماعجينه اوسائل وهما يمتازان بقدرتهما علي اللصق وعدم القابليه للذوبان بالماء وكذلك فانهما يمتازان بقدرتهما علي مقاومة التأثيرات الجويه والكيميائيه

البيتومين

•من المواد اللاصقه ويتراوح قوامه بين الصلابه وشبه الصلابه وهوينتج من تقطيرزيوت البترول ويجب ان يقل محتوي البرافينات عن 2%

صور من انواع البوتومين

•خواص المواد البيتومينيه

•1-تأثير درجة الحراره

•يتوقف قوامها علي درجة الحراره لذلك يجب ان تتوفرخاية عدم السيوله اوالليونه عند ارتفاع درجة الحراره

2-نفاذية الماء

 تقاوم المواد البيتومينيه الماء

3-تحمل السوائل المصدئه

 ان تعرف المواد البيتومينيه بأنهالاتتأثر بالمواد الكيميائيه وهي بذلك تقوم المواد بالتركيزات المعتاده في الطبيعه إلا انها تتأثربمواد الوقود والمذيبات العضويه

4-مقاومة التعفن والتأثيرات الحيويه

  5-تأثير الجووالضوء

  تتحلل عند تعرضها المستمر للرطوبه والضوء

6-تأثير الاضافات

    ان استخدام القطران والبيتومين من شأنه ان ينقص قدرة العزل علي اللصق ولذلك يجب استخدام ماده واحده عند عملية العزل الواحده

لفات المواد البيتومينيه

•تتميز الكتل البيتومينيه بمقومات عاليه للماء إلاانها لاتتحمل الشد والثني والقص

•مواصفات عامة للطبقه العازله البيتومينيه

•مواصفات عامة للطبقه العازله البيتومينيه

•تتميز الطبقه العازله البيتومينيه بقدرتها علي مقومة الرشح والرطوبه ومياه الامطار

•وتتوقف مواصفات الماده العازله باختلاف ضغط المياه وطبيعة التربه والمباني المقامه عليها

•1-يجب ان تركب علي مونه اسمنتيه من الاسمنت والرمل والصلبوخ

•2-تدهن طبقة المونه بدهان تحضيري مثل النيرول بمعدل 23,كجم/م2لسد المسام والمساعده علي التماسك بين الخرسانه والطبقه العازله ويمكن كذلك استخدام البيتومين المؤكسد

•3-يتم لصق الطبقات العازله البيتومينيه بحيث يكون مسافة الركوب لاتقل عن 10سم والنهايات عن 15سم

•4-البيتومين المؤكسد المستخدم باللصق يجب ان تكون حرارته 150الي160درجه مؤيه عند الاستخدام

•5-يجب ان يكون السطح المراد عزله نظيفا وجافا تماماويجب سحب اي مياه موجوده عند العزل

•6-ان جميع الاعمال العرضه للرشح يجب ان تكون فوق الطبقه العازله

العزل بمواد اشراب الاسطح

مواد اضافيه للخرسانه

•1-مواد مالئه للمسام

•وهي مواد غيرقابله للذوبان بالماء اساسها صابوني قلوي

•2-اضافات لتقليل نسبة الاسمنت الي الماء

•وهي تعتمد علي انقاص الشد السطحي الناتج من الماء اثناء الخلط وبذلك تتوزع حبيبات الاسمنت بطريقه متجانسه وناعمه

الفاندكس(عازله للرطوبه والمياه)

•هوالاسم التجاري لماده من الرمال النقيه والاسمنت وبعض المواد الكيميائيه وهي ماده تذاب بالماء وتدهن بالفرشاة وتستخدم لعزل الخرسانه والتي تقاوم ضغوط المياه حتي 12جوي وبهذافإنها تستخدم حتي لعزل خزانات المياه

•بمجرد وضع طبقات الفاندكس علي الخرسانه فانها تبدأبطرد ذرات المياه بعد تغلغلها داخل الخرسانه وتصبح الخرسانه عازله للمياه(بلورات)

•استخداماتها

•تستخدم في عزل المنشآت تحت منسوب المياه اثناء تنفيذ الخرسانه

•تعتبرفعاله في حماية حديد التسليح من وصول المياه اليه

•تدهن بها الحوائط والاسقف في المنشآت التي تكون بها ابخره ومواد ضاره لمنعها من الوصول الي حديد التسليح

•تعتبر فعاله عند وجود تشققات شعيريه لاتزيد عن 1/2مم

•تدهن بها الخرسانه المسلحه ذات الاشكال الهندسيه حيث تساعد في تخفيف الاحمال والتشققات الشعيريه

•تغني عن الدهانات لانها متوفره بعدة الوان

•بعمل عجينه منها يمكن سد تسريب المياه بالخرسانات بسرعه

•يلزم 1كجم منها لكل 1م2 بالخرسانه الحديثه و1.5 كجم بالقديمه

دهان الووتر بروف

•هومركب من الاسمنت والكوارتز

•يخلط بنسبة 1:3(10لترماءالي 50كيلوجرام )

•تعمل يطريقة التغلغل داخل الخرسانه مكونه حبيبات الكريستال في المسام بحيث تصبح صلبه داخل مكونات الخرسانه

مميزات الووتر بروف

•يصبح جزء لايتجزأمن الخرسانه

•غيرضاربمياه الشرب ولايتفاعل مع الكلور

•يمكن استخدامه علي للاسطح الجافه والمبلله

•يمكن استخدامه للمنشآت تحت منسوب المياه الجوفيه والقباب وغيرها من المباني ذات الاشكال الهندسيه

•له مقاومه عاليه للكبريتات

خطوات التنفيذ

•1-بنظف السطح من الاتربه

•2-تعالج مناطق التعشيش بالمونه مع اضافة مواد رابطه معها

•3-يخلط الووتربروف مع الماء بنسبة 1:3(10لترماءالي 50كيلوجرام روف)

•4-ترش الاسطح بالماء وتدهن بالروبه العازله مرتين وبطريقه متعامده وبفاصل زمني 2الي3ساعات بحسب الجو

•(يلزم 1،5كجم للمترالواحد)

مونة الترميم والعزل السريع

•سيتوكس فكسcetox fix

هي بودره مصنوعه من الاسمنت تخلط بالماء وتتصلط خلال خمس د وتبدأبالشك بعد دقيقتين

يجب تخزينها بمكان جاف لمده لاتزيد عن 6شهور

تستخدم للعزل السريع للفجوات والفتحات لمنع تسرب المياه

طريقة التنفيذ:

1-يخلط بالماء ويمكن اضافة بعض الرمل

2-تكورالعجينه وتضغط بالفجوه خلال دقيقتين

المواد الابوكسيه العازله

•1-دهان ايبوكسي EPOXY PAINT

•هوعباره عن مركبين يتم خلطهم EPOXY-RISIN,HARDENER

•فترة التشغيل ساعه من الخلط عند20دم

•تدهن الطيقات بفاصل زمني 12س علي الاقل عند20دم

•تخزن لمدة عام

المواد الابوكسيه العازله

 2-دهان ابوكسي برايمر

•فترة تشغيله 60دقيقه عند20دم وهوعباره عن مركبين بنسبة1:2 بالوزن ويمكن الدهان فوقه بعد6س ويخزن لمدة عام

•يمتازبقوة تشربه داخل القشره المدهونه ممايساعدعلي تماسك الطبقه المدهونه فوقه(دهان ابتدائي)

البولي إثيلين

•تمتازبالاتتصاق الجيد بالاسطح بشرط نظافتها

•تجف خلال نصف دقيقه

•تكون طبقه متماسكه

•تقاوم الضغط حتي 25نيوتن /م2

•غيرقابله للاشتعال

اعمال عازل الرطوبه

عازل الرطوبه هووقاية المباني والانشاآت وضمان العزل التام لها مع توفير الحمايه الكامله من تاثير المياه سواء كانت امطار اوجوفيه اومتسربه

من اي مصدر ويجب ان تتوفرفيهامقاومة العوامل الجويه والتأثيرات الفيزيائيه والكيميائيه وان تكون اقتصاديه وسهلة التشغيل

طريقة التنفيذ

•يجب ان يكون السطح خاليا نظيفا من الاتربه

•توضع الاغشيه العازله علي السطح اماسائبه او تلصق فوق طبقه دهان اولي (اساس) حسب المواصفات اواللصق باستعمال شعلة اللهب

•يتم تغطية الاغشيه البيتومينيه بنسيج مساحي

عازل الاسطح

•عند دراسة عازل الاسطح للمباني والمنشآت يتم العنايه اول بنوعية العازل وطبقة الميول والحمايه

•تكون اعمال الاسطح لهدفين اساسيين هما حماية السطح من رشح المياه وتصريف مياه الامطاروحماية الدور العلوي من اشعة الشمس

•يتم تنظيف السطح ثم وضع الماده العازله ايا كانت ثم عمل لياسه اسمنتيه ثم وضع طبقه من الجيتاروف(يفضل كل سنتين)

ملاحظه مهمه يجب عدم خرق ارضية السطح باي حال من الاحوال

ملاحظات علي خطوات العزل

يجب عمل الميول اللازمه للاسطح وذلك باستخدام الخرسانه الخفيفه وبميول لاتقل عن 1% وترش بالماء لمدة ثلاث ايام ثم تغطي

 بطبقة اللياسه الاسمنتيه 1الي 3وبسماكه لاتقل عن 2سم وترش بالماء لمدة 3ايام ويتم كسر زوايا الاركان باللياسه

•يجب ان يكون السطح جافا ويتم العمل بعد 30يوم علي الصب علي الاقل

•يجب ان يكون السطح مستويا خاليا من الاتربه والشقوق والمخلفات والزيوت والشحوم

•يتم التأكد من سماكة الطبقه العازله واتجاه الركوب (عكس اتجاه سريان الماء)ومقداره وقوة تثبيته علي الجدار مع وجود العزل حول الفتحات والفلبورات

•يتم فحص العازل بملئه بالماء لارتفاع 5سم من اعلي نقطه في السطح ولمدة 48ساعه للتاكد من سلامة الاعمال

البيتومين

المطاط

عزل السراديب

•نظرا لارتفاع منسوب المياه الجوفيه في مناطق الكويت لابد من الاهتمام الكبير بالعزل

•يجب ان تكون ارضيات وجدران السراديب من الخرسانه دون استخدام فواصل التمدد ماامكن مع اضافة مواد مانعه للتسرب للخلطه الخرسانيه واستخدام اسمنت مقاوم

 بعض الصور

الاعمال الكهربائيه

•التصميم

•عند تصميم المخططات يجب مراعات احتياجات المبني حاليا ومستقبليا ,إلا ان ذلك لايستدعي عمل تركيبات مبالغ فيها

•يمكن عمل مجاري رأسيه وافقيه في اماكن مناسبه لتركيب الكابلات داخلها مستقبليا ,حتي لاتستدعي الحاجه لعمل تركيبات اضافيه

تغذية المبني بالتيار الكهربائي

يراعي ان يكون تغذية المبني بالتيار الكهربائي عند نقطه متوسطه بالنسبه للاحمال

يراعي عند التصميم عمل حجرات للمحولات واللوحات عند الحاجه واخذ موافقة وزارة الكهرباء والماء

التنفيذ

•ان المصنعيه الجيده واختيار المواد المناسبه شرط اساسي لتطبيق شروط الامان عند تنفيذ الاعمال الكهربائيه

•اجهزة التحكم في نقطة تغذية المبني بالكهرباء

    يكون هنالك قاطع بالمبني لفصل وتوصيل اليار حسب الحاجه

يحضر في جميع الاحوال تركيب المصهرات علي خط التعادل في حالة التغذيه بتيارثلاثي الاطوار ,كما يحظر ان يركب علي الخط المتوسط في حالة احادي الطور لنظام الاسلاك الثلاثه

لوحة التوزيع الرئيسيه

تركب قريبه من نقطة تغذية المبني بالتيارالكهربائي

يتفرع من لوحة التوزيع الرئيسيه المغذيات التي تغذي اللوحات الفرعيه ويحكم كل مغذي مصهر مزدوج اوثلاثي

لايجوز تركيب لوحة التوزيع الرئيسيه داخل حجره مغلقه إلا اذا كانت مخصصه لها فقط

يجب ان بكون الدولاب للوحه امامن ماده عازله غيرقابله للاشتعال اومن الصاج المؤرض

الاسلاك

•يجب ان تتوفر درجة عزل لاتقل عن 1000فولت

•يجب ان تتوفر فيها سهولة صيانتها دون التأثير علي التركيبات المجاوره

•الانابيب بالحوائط  تكون من البي في سي بأقطار 13الي 32 ملم بحسب الاسلاك التي ستمر بها

•تشترط وزارة الكهرباء ان تكون سويتشات وبلاكات المطابخ والحمامات من النوع المعزول

•ملاحظات عامه

•يراعي عند التصميم والتنفيذ مراعات المسافات بين السويتشات والبلاكات واماكنها حيث يستحسن وضعها بالمخططات

•يجب ان يتم التنسيق مع المهندس المعماري اثناء تصميم المخططات الكهربائيه

•يجب ان يكون هنالك م كهرباء للاشراف علي تنفيذ المخطط وخاصة اثناء تنفيذ مباني الطابوق

•يجب مراعات اضافة تمديدات مستقبليه بسقف الديكور اوبالارضيه

•كذلك يجب عمل بلاك واحد علي الاقل فارغ للحاجه لكل غرفه يتم غلقه بغطاء بلاستيكي

اعداد المهندسة

عائشه المطيري
